工作原理
本凈化裝置成套系統是根據吸附(效率高)和催化燃燒(節能)兩個基本原理設計的，即吸附濃縮-催化燃燒法。
本凈化裝置處理流程包括三部分:干式除塵、吸附氣體流程、脫附氣體流程;
1、干式過濾器:待處理的有機廢氣由風管引出后進入干式過濾器，可過濾廢氣中的顆粒物及粘性成分，提高活性炭的吸附效果，延長活性炭的吸附周期及使用壽命；
2、吸附氣體流程:利用活性炭的物理特性對VOC有機廢氣進行吸附，且蜂窩狀活性炭比表面積大、吸附能力強特性，將有機廢氣吸附到活性炭的微孔中，從而使氣體得以凈化，凈化后的氣體再通過風機排空，達到有機廢氣治理的效果；
3、脫附氣體流程:當活性炭微孔吸附飽和至一定時間時，將不能再進行吸附，此時主風機需要停機，然后利用催化床產生的高溫?zé)犸L(fēng)對活性炭進行脫附，活性炭微孔中的有機物遇高溫后自動脫離活性炭，使活性炭再生。脫附下來的有機物已被濃縮(濃度較原來提高幾十倍)并被送入催化燃燒室進行催化燃燒，在催化劑上于250~300℃進行催化氧化，使其轉化為無害的CO2和H2O排出，當有機廢氣濃度達到2000PPm以上時，有機廢氣在催化床可維持自燃，不用另外再行加熱，燃燒
后的尾氣一部份直接排到大氣，這樣既能滿足燃燒和脫附所需熱能，又能達到節能的目的，再生后的活性炭可用于下次吸附。
該設備可采用雙氣路連續工作，工作量較小時只設計一個吸附床使用，一個催化燃燒室，先將有機廢氣通過活性炭吸附床對氣流中的廢氣進行吸附，當活性炭快達到飽和時吸附床兩端的密閉閥門同時關閉，即停止吸附工作，進行脫附流程。該處理設備適用間斷性生產的企業，如汽車4S店或白天工作晚上休息的企業。利用不生產時對活性炭進行脫附。
產品特點
1.集成一體式結構，吊裝方便，可隨時拆裝走，安裝便捷，節約安裝時間；
2.蕞大限度地降低對生產運行的影響；
3.占地面積小，運行穩定，操作簡易便捷；
4.氣流通暢，風阻小；
5.適用于間斷性生產的中小型企業。
設備參數
| 型號 | 適用范圍(m3/h) | 吸附箱尺寸 | 初中效過濾箱 | 主風機 | 脫附風機 | CO爐 | 用碳量 (m3) |
| T8 | 8000~12000 | 1710*1810*1330 | 1870*1200*1430 | 4-72-6C-11kw | Y6-30-5.4C-3kw | 1350*1100*2720 1500m/3h | 1.63 |
| T10 | 12000~18000 | 2110*2110*2330 | 1870*1800*1430 | 4-72-6C-15kw | Y6-30-5.4C-3kw | 1350*1300*2780 2000m/3h | 2.4 |
| T18 | 18000~27000 | 2810*2310*1330 | 1870*1800*1430 | 4-72-7C-18.5kw | Y6-30-5.4C-3kw | 1550*1350*2780 3000m/3h | 3.56 |

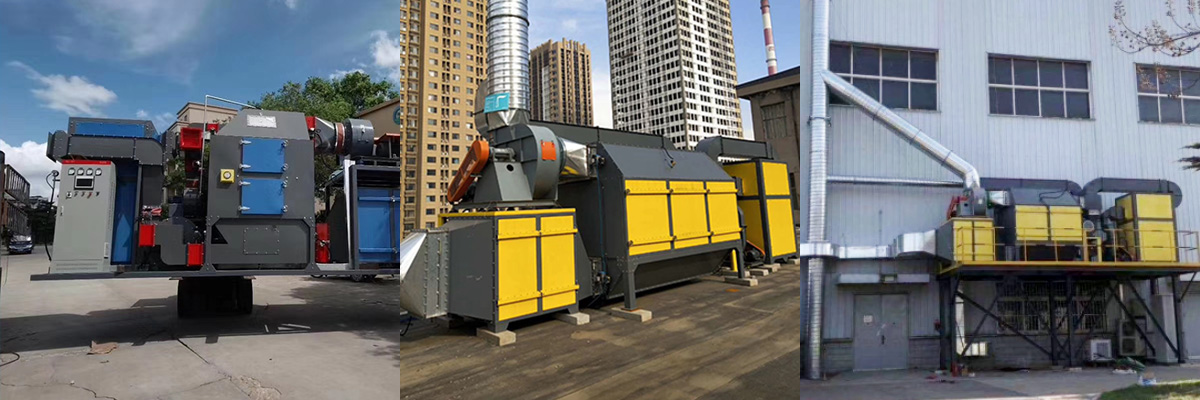

設備案例
.png)
